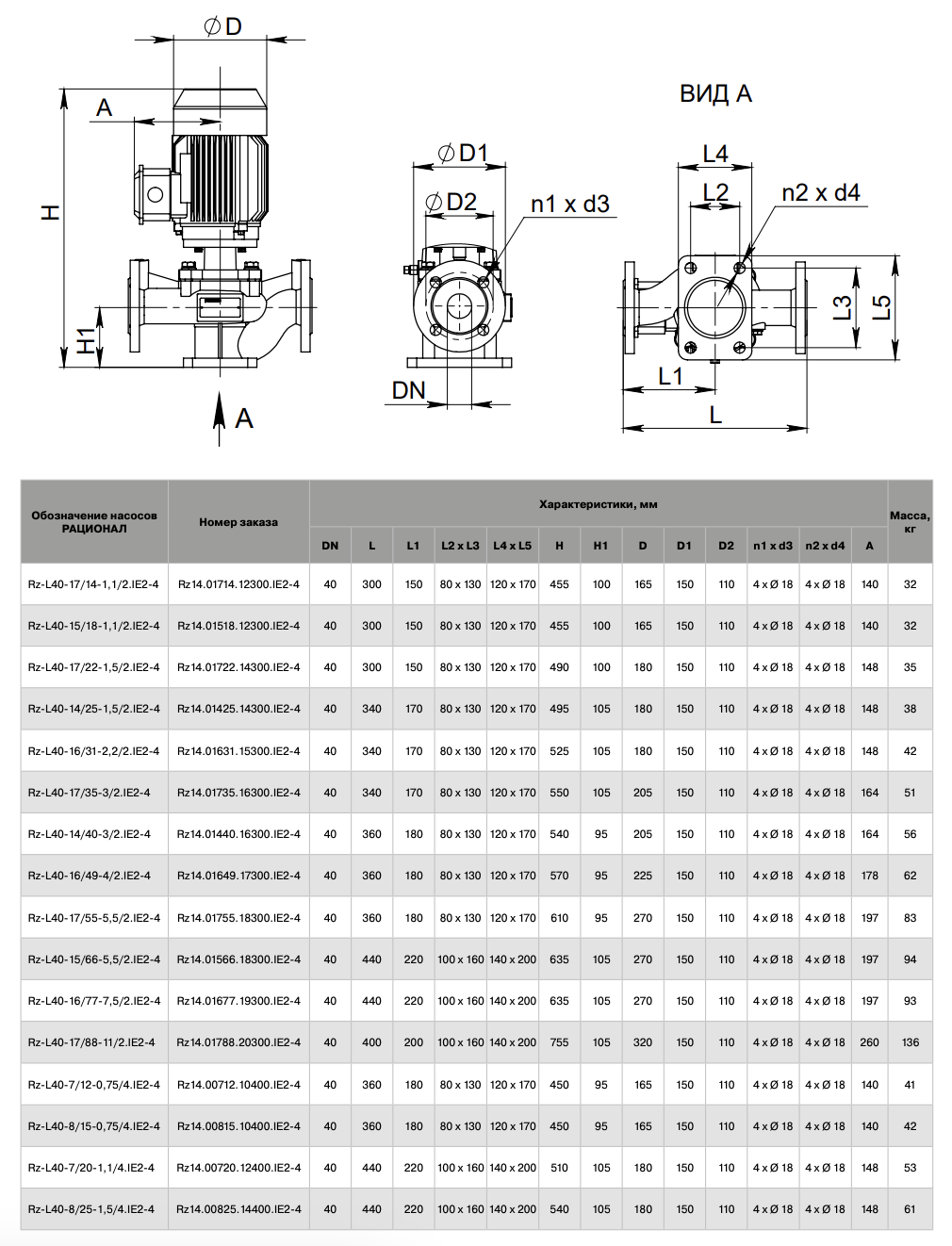

Rz-L DN 40 – 1450 об/мин Габаритные размеры и масса насосов Rz-L DN 40

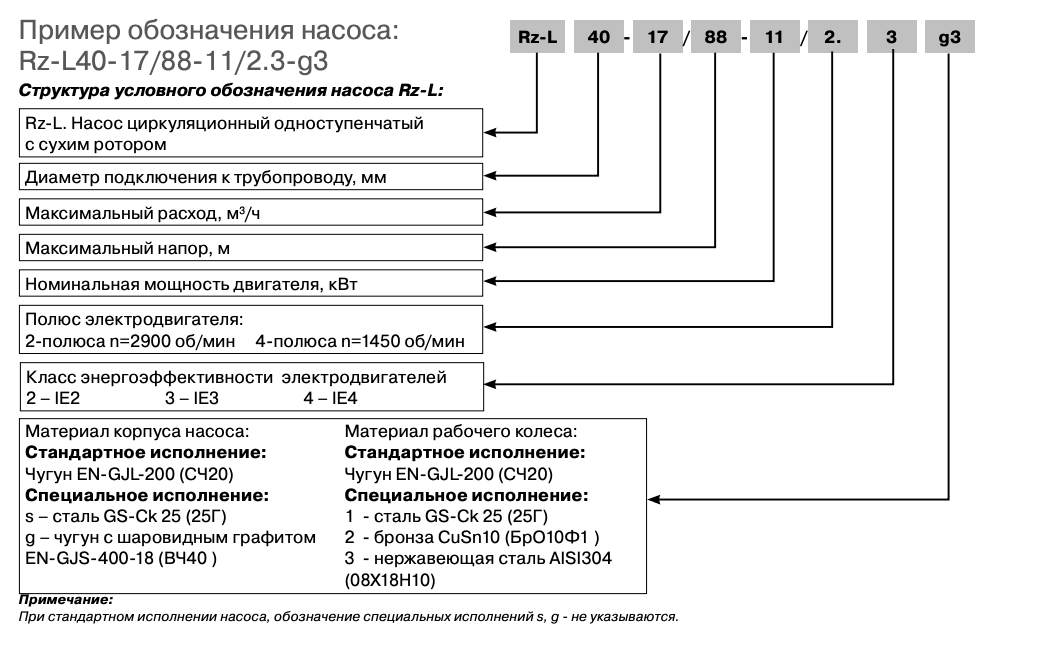

Общие данные насосов Rz-L

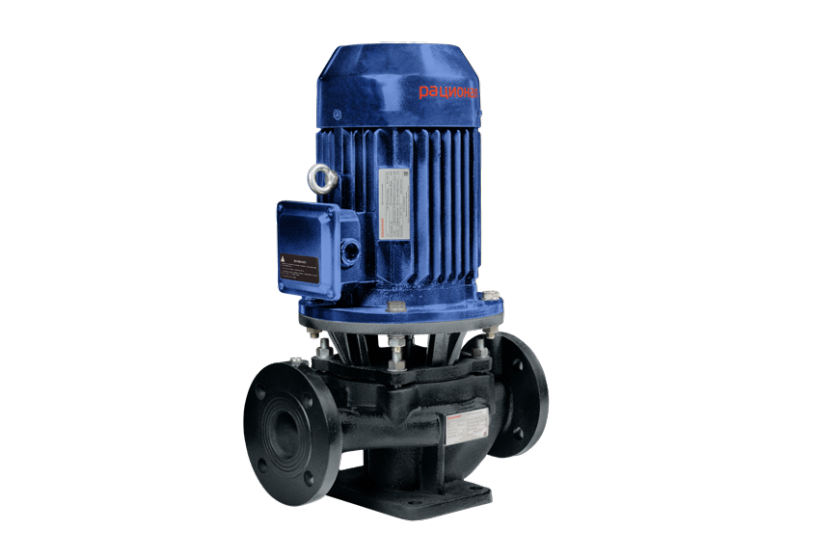

Rz-L. Насос циркуляционный одноступенчатый с сухим ротором, типа «ин-лайн», в моноблочном исполнении с низким уровнем шума и вибрации, с неподвижно присоединенным и вертикально установленным стандартным электродвигателем с необходимым классом энергоэффективности IE2, IE3, IE4. На насосах устанавливаются высокотемпературные скользящие торцевые уплотнения, не зависящие от направления вращения. Фланцы имеют штуцеры R¼ для измерения давления до и после насоса. В нижней части корпуса расположено сливное отверстие, а верхней части корпуса ручной воздухоотводчик для спуска воздуха. Насос предназначен для частных и промышленных систем отопления, вентиляции, кондиционирования и водоснабжения. Трёхфазный электродвигатель с кабельным вводом.
Область применения
- система теплоснабжения
- система отопления
- система вентиляции
- система кондиционирования воздуха
- система холодоснабжения
- водоснабжение
- технологические процессы
Условия эксплуатации
Условия эксплуатации насосов соответствуют климатическим исполнениям по ГОСТ 15150: •
- У4 – для эксплуатации в закрытых, отапливаемых помещениях макроклиматического района с умеренным климатом
- УХЛ4 – для эксплуатации в закрытых, отапливаемых помещениях макроклиматических районов с умеренным и холодным климатом
Насосы должны эксплуатироваться в рабочем интервале подач и напоров. Эксплуатация насосов за пределами рабочего интервала не допускается.
Насосы применяются для перекачивания холодной и горячей воды, не содержащей твёрдых частиц. Допускается перекачивание пропиленгликоля (до 40%) и другой жидкости, свойства которой аналогичны воде.
При подборе насосов, в контуре которых меняется теплоноситель, с воды на пропиленгликоль без дополнительных расчетов, расход следует увеличивать на 10% (коэффициент 1,1), напор на 60% (коэффициент 1,6) .
Во всех остальных случаях, характеристики по расходу и напору насосов уже указываются с учётом характеристик пропиленгликоля, и применение дополнительных коэффициентов не требуется.
Не допускается применение горючих и взрывоопасных жидкостей. Запрещается запускать и эксплуатировать насос без жидкости.
Общие данные электродвигателей насосов Rz-L
На насосы Rz-L установлены стандартные асинхронные электродвигателями с воздушным охлаждением: – подключение к сети: 3~ 400 В / 50 Гц – класс защиты электродвигателя: IP55; – класс изоляции двигателя F; – класс энергоэффективности электродвигателей IE2, IE3, IE4
Конструкция насоса Rz-L позволяет снять двигатель с адаптером и рабочим колесом без полного демонтажа насоса с трубопровода.
Защита обмоток электродвигателя от перегрева
Для защиты обмоток электродвигателя от перегрева, в каждую обмотку монтируется биметаллическое термореле с НЗ (нормально закрытым) контактом. Все три контакта от термореле соединяются последовательно и выводятся в клеммную коробку электродвигателя.
При превышении температуры обмоток выше критической происходит размыкание контактов.
Температура срабатывания контактов подбирается исходя из исполнения электродвигателя.
Данные контакты можно использовать непосредственно в цепях управления электродвигателем, для его останова при достижении критического уровня температуры обмоток, без дополнительных устройств и преобразователей.

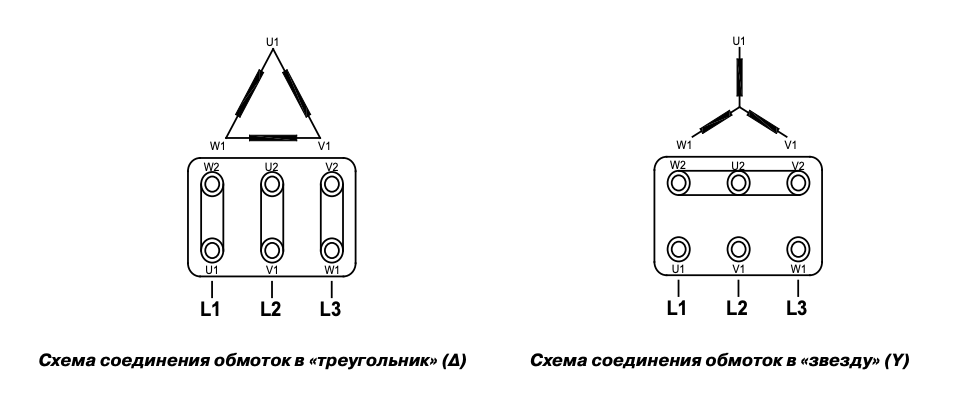

Схемы подключения
